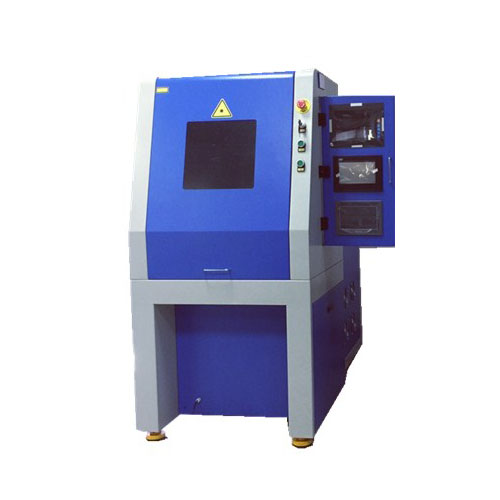

產品名稱：薄片激光焊接系統
產品詳情
|
激光器 |
機型 |
RF—H500 |
|
|
控制系統 |
能量負反饋 |
||
|
激光波長 |
1064nm |
||
|
最大平均功率 |
150W |
||
|
最大單脈沖能量 |
40J （脈沖寬度為15ms） |
||
|
最大峰值功率 |
5kW |
||
|
脈沖寬度 |
|
||
|
重復頻率 |
|
||
|
能量穩定性 |
±３％（頻率>6Hz）, ±1%（頻率<2Hz） |
||
|
指示光 |
紅色可見光 |
||
|
系統 |
激光電源 |
電力需求 |
三相380V AC +10%,-15%, 50/60Hz |
|
最大輸入電流 |
30Ａ |
||
|
最大功率 |
6kW |
||
|
開關電流容量 |
50Ａ |
||
|
工作環境溫度 |
15-35°C |
||
|
熱交換能力 |
8500W (860kcal/h) |
||
|
尺寸及重量 |
最大主機尺寸（長 |
1450mm*700mm*1500mm |
|
|
冷水機尺寸（長 |
860mm*590*950mm |
||
|
主機重量 |
大約330kg |
||
|
顯示器 |
能量顯示(J) 峰值功率（kW） |
||
|
監控系統 |
選配CCD監控系統，實時觀察焊點質量 |
||
|
計數器 |
9位輸出激光總數計數 |
||
|
錯誤警報 |
所有錯誤報警都可顯示報警并可查詢 |
||
|
操作界面語言 |
中文 |
||
|
人機界面 |
觸摸屏顯示屏 |
||
◆應用于普通單一規則圓弧焊接需求, 如：膜盒、膜片、傳感器。
◆工業 PLC 控制，人機界面。
◆光纖準直聚焦焊接頭 Z 軸手動調行程；
◆準直聚焦焊接頭ZX平面內±45°角度手動可調；
◆R軸可在ZX平面內0°~90°俯仰調節；
◆R軸（重復定位精度：0.05°，旋轉圓跳動：0.08mm）
◆R軸配備三爪卡盤；
◆自動吹氬氣保護系統，使焊道光亮無痕；
◆配備膜盒焊接工裝，適合不同尺寸膜盒焊接；
◆X軸數控調節，由步進/伺服電機帶動；
◆準直聚焦頭固定不動， R 軸帶動被焊接工件做旋轉運動，可焊接單一圓弧的圖形
